Orientierungshilfe zu
Datenschutzfragen des Anschlusses von Netzen der öffentlichen Verwaltung an das Internet
 |
2. Vorbereitung und Planung |
 |
FIREWALL-SYSTEME |
3.1 Grundlagen
Soll ein Verwaltungsnetz an das Internet angeschlossen werden,
so kann dies entweder durch einen zentralen oder durch mehrere dezentrale
Zugänge erfolgen. Aus Sicherheitsgründen ist für ein (Teil-) Netz
mit einheitlichem Schutzbedarf ein zentraler Zugang vorzuziehen. Die durch die
Anbindung hervorgerufenen Sicherheitsrisiken lassen sich
durch Einsatz einer Firewall reduzieren.
Unter einer Firewall („Brandschutzmauer“)
wird eine Schwelle zwischen zwei Netzen verstanden, die überwunden werden
muss, um Systeme im jeweils anderen Netz zu erreichen. Die Hauptaufgabe einer
Firewall besteht darin, zu erreichen, dass jeweils nur zugelassene
netzübergreifende Aktivitäten möglich sind und dass
Missbrauchsversuche frühzeitig erkannt werden. Üblicherweise wird
dabei davon ausgegangen, dass die Teilnehmer des internen Netzes (hier: des
Verwaltungsnetzes) vertrauenswürdiger sind als die Teilnehmer des externen
Netzes (hier: des Internet). Gleichwohl sind Firewall-Lösungen auch
geeignet, die „grenzüberschreitenden“ Aktivitäten der
internen Nutzer, d. h. den Übergang zwischen verschiedenen Teilnetzen
(z. B. Ressortnetze) innerhalb eines Verwaltungsnetzes, zu begrenzen. Mit
Hilfe von Firewall-Systemen lassen sich die vorher in der Kommunikationsanalyse
definierten Anforderungen weitgehend technisch erzwingen
(Policy-Enforcer).
3.1.1 Charakteristika von Firewall-Systemen
Firewalls weisen die folgenden Charakteristika auf:
- Die Firewall ist die definierte und kontrollierte Schnittstelle zwischen dem zu schützenden und dem nicht vertrauenswürdigen Netz.
- Im internen Netz besteht jeweils ein einheitliches Sicherheitsniveau. Eine weitere Differenzierung nach Sicherheitsstufen geschieht - zumindest auf der Ebene des Netzes - nicht.
- Die Firewall setzt eine definierte Sicherheitspolitik (Security Policy) für das zu schützende Netz voraus; in diese müssen die Anforderungen aller vernetzten Stellen einfließen.
- Es besteht die Notwendigkeit die Benutzerprofile derjenigen internen Teilnehmer, die mit Rechnern in dem externen Netz kommunizieren dürfen, auf die Firewall abzubilden.
Von besonderer Relevanz ist es, für den von einer
Firewall geschützten Bereich das erforderliche
Schutzniveau zu definieren. Diese Anforderung kann mit drei
Lösungsvarianten erfüllt werden:
- einheitlich hohes Schutzniveau im internen Netz, d.h. Orientierung am höchsten vorhandenen Schutzbedarf;
- einheitlich niedriges Schutzniveau, d.h. Orientierung am niedrigsten vorhandenen oder an einem insgesamt geringen oder mittleren Schutzbedarf;
- einheitlich niedriges Schutzniveau sowie Durchführung zusätzlicher Maßnahmen zum Schutz von Netzkomponenten mit höherem Schutzbedarf.
Die Varianten 1 und 2 entsprechen am ehesten zentralen
Firewall-Lösungen, wobei angesichts der Sensibilität der in der
Verwaltung verarbeiteten Daten Variante 2 indiskutabel und mit den Anforderungen
des Datenschutzrechts unvereinbar sein dürfte. Variante 3 führt zur
Lösung gestaffelter Firewalls, d. h. zu einer Konstellation, bei der
neben einer zentralen, den mittleren Schutzbedarf abdeckenden Firewall (die
u. a. die interne Netzstruktur nach außen sichert) bereichsbezogen
und bedarfsorientiert Firewall-Anschlüsse mit unterschiedlichem
Sicherheitsniveau implementiert werden können. Allerdings können
selbst bei einheitlich hohem Schutzniveau im Gesamtnetz gestaffelte Firewalls
sinnvoll sein, um den möglichen Schaden, der mit Sicherheitsverletzungen
verbunden ist, auf ein Netzsegment zu begrenzen. Dies gilt insbesondere auch
für die Abwehr von internem
Missbrauch.
3.2 Firewall-Technologien
Eine Firewall kann durch verschiedene
Konzepte realisiert werden. Im Wesentlichen unterscheidet man folgende
Grundkonzepte:
- Packet Filter (Packet Screen, Screening Router)
- Application Level Gateway (Dual-homed Gateway)
- Stateful Inspection (Stateful Packet Filter, Dynamic Packet Filter)
Ein Packet
Filter (auch Packet
Screen oder Screening Router) ist ein Router, der IP-Pakete zur
Unterscheidung zwischen der erlaubten und unerlaubten Nutzung von
Kommunikationsdiensten filtert. Packet Filter können nach Quell- und
Zieladresse sowie nach Quell- und Zielport filtern. Damit ist sowohl
einschränkbar, welche Rechner im zu schützenden und welche im
unsicheren Netz an der Kommunikation beteiligt sein dürfen, als auch,
welche Kommunikationsdienste erlaubt sind. Die Filterregeln sind an die
Netzschnittstellen gebunden. Sie werden vom Packet Filter in der Reihenfolge
abgearbeitet, in der sie angegeben sind.
Ein Application Level Gateway ist ein speziell
konfigurierbarer Rechner, über den die gesamte Kommunikation zwischen dem
zu schützenden und dem unsicheren Netz stattfindet. Ein Application Level
Gateway arbeitet im Gegensatz zum Packet Filter auf der Anwendungsschicht,
d. h. die Kontrolle der Kommunikationsbeziehungen findet auf
Anwendungsebene statt. Für jeden Dienst (Telnet,
FTP usw.) werden Security Proxys eingeführt,
die den direkten Zugriff auf den Dienst verhindern. Hierbei bestehen z. B.
die Möglichkeiten einer ausführlichen Protokollierung (Audit) und
einer benutzerbezogenen Authentisierung für die
unterschiedlichen Dienste. Die meisten Application Level Gateways sind nicht in
der Lage zu unterscheiden, über welche Netzschnittstelle ein Paket
hereinkommt. Ein Application Level Gateway mit zwei Netzschnittstellen wird
Dual-homed Gateway
genannt.
Die Kombination von Packet Filter und Application Level
Gateway wird als Screened Gateway, Transparent Application Gateway oder
Sandwich-System bezeichnet
und erhöht die Sicherheit der Firewall gegenüber den beiden
Einzelkomponenten erheblich. Die Anordnung der beteiligten Komponenten kann
variieren und erlaubt die individuelle Realisierung eines
Firewall-Konzeptes.
Stateful
Inspection (auch Stateful
Packet Filter oder Dynamic Packet Filter) ist eine recht neue
Firewall-Technologie und arbeitet sowohl auf der Netz- als auch auf der
Anwendungsschicht. Die IP-Pakete werden auf der Netzschicht entgegengenommen,
von einem Analysemodul, das dynamisch im Betriebssystemkern geladen ist,
zustandsabhängig inspiziert und gegenüber einer Zustandstabelle
abgeglichen. Die Regeln, nach denen das Modul agiert, können sehr
differenziert vorgegeben werden. Für die Kommunikationspartner stellt sich
eine Firewall mit Stateful Inspection als eine direkte Leitung dar, die nur
für eine den Regeln entsprechende Kommunikation durchlässig ist. Im
Out-Of-Band-Betrieb erfolgt die Wartung und Konfiguration nicht über
TCP/IP. Die Firewall besitzt dann keine eigene
IP-Adresse, so dass keine Möglichkeit besteht, sie
über TCP/IP direkt aus den angeschlossenen Netzen anzusprechen oder auf
diesem Wege anzugreifen. Optional führt die Firewall ein Rewriting durch,
d. h. Pakete werden vor dem Weitersenden nach vorgegebenen Regeln
transformiert.
Stateful Inspection vereinigt bereits konzeptuell die
Schutzmöglichkeiten von Packet Filter und Application Level Gateway, so
dass diese beiden Funktionen nicht in getrennten Komponenten realisiert werden
müssen. Experten streiten sich darüber, welches Konzept in welcher
Realisierung mehr Sicherheit mit sich bringt. Inzwischen werden auch hybride
Firewalls angeboten, die zusätzlich zur Stateful Inspection Proxys wie beim
Application Gateway zur Verfügung stellen.
| Vorteile | Nachteile | |
| Packet Filter (Router oder Rechner mit spezieller Software) |
leicht realisierbar, da von vielen Routern angeboten leicht erweiterbar für neue Dienste Router auf dem Markt verfügbar Transparenz für den Benutzer Arbeitsgeschwindigkeit |
Übernahme des Packet Filter durch einen Angreifer führt zu einem vollständigen Verlust der Sicherheit es ist bei den meisten Produkten nicht möglich, Dienste nur für bestimmte Benutzer zuzulassen alle Dienste, die erlaubt und erreicht werden können, müssen sicher sein Protokollierung nur auf unteren Netzschichten möglich keine Authentisierung möglich |
| Dual-homed Gateway (Application Level Gateway mit zwei Netzschnittstellen) |
kein Paket kann ungefiltert passieren aussagekräftige Protokollierung auf höheren Schichten möglich interne Netzstruktur wird verborgen durch den Einsatz von Network Address Translation (NAT) |
Übernahme des Gateways durch einen Angreifer führt zu einem vollständigen Verlust der Sicherheit keine Transparenz für den Benutzer Probleme bei neuen Diensten, schlechte Skalierbarkeit |
| Screened Gateway (Anordnung aus Application Level Gateway mit einem oder zwei Packet Filtern (Teilnetz-Bildung)) |
kein direkter Zugang zum Gateway möglich interne Netzstruktur wird verborgen Network Address Translation (NAT) vereinfachte Regeln durch 2. Filter durch Einsatz mehrerer Gateways läßt sich die Verfügbarkeit steigern aussagekräftige Protokollierung möglich |
keine Transparenz für den Benutzer bei Realisation mit mehreren Rechnern und Routern: erhöhter Platzbedarf Probleme bei neuen Diensten, schlechte Skalierbarkeit |
| Stateful Inspection (Firewall-Rechner mit zustandsabhängiger Analyse und Reaktion) |
gute Skalierbarkeit arbeitet auf Netz- und Anwendungsschicht Out-Of-Band-Betrieb: keine Angriffsmöglichkeit über TCP/IP interne Netzstruktur wird verborgen Rewriting möglich (über NAT hinaus) umfangreiche Authentisierungsvarianten |
Übernahme des Gateways durch einen Angreifer führt zu einem vollständigen Verlust der Sicherheit keine Zwischenspeicherung, daher nicht volle Gateway-Funktionalität und kein Caching schneller Rechner erforderlich, da wegen der umfangreichen Analyse und Aktionsmöglichkeiten sonst Performance-Einbußen |
3.3 Firewall-Architekturen
Neben den im Folgenden dargestellten Architekturen von
Firewalls sind auch Abwandlungen oder Kombinationen der Anordnungen
möglich.
Rein zentrale Firewall-Lösungen (vgl. Abbildung 3.1) sind durch folgende Aspekte charakterisiert:
- Die zentrale Firewall bildet die einzige Schnittstelle (Choke Point) zwischen dem kompletten zu schützenden Verwaltungsnetz und dem übrigen Internet.
- Innerhalb des gesamten Verwaltungsnetzes besteht ein einheitliches Sicherheitsniveau; eine weitere Differenzierung nach Sicherheitsstufen erfolgt nicht.
- Eine Kontrolle der internen Verbindungen durch die Firewall ist nicht möglich.
- Die zentrale Firewall setzt eine definierte Sicherheitspolitik für das gesamte Verwaltungsnetz voraus. Abweichende Sicherheitspolitiken für besonders schützenswerte Bereiche sind auf Netzebene nicht durchsetzbar.
- Es besteht die Notwendigkeit einer zentralen Benutzerverwaltung. Für jeden Teilnehmer muß sowohl auf Dienstebene als auch bezogen auf die zugelassenen Adressen die zulässige Kommunikation festgelegt werden.
 Abbildung 3.1: Zentrale Firewall-Anordnung |
Ein weiterer Nachteil zentraler Firewalls besteht in dem
– auch aus dem Großrechnerbereich bekannten – Problem, dass
eine Benutzerverwaltung, die fernab von dem jeweiligen Fachbereich erfolgt,
häufig zu Abweichungen zwischen der Realität von Benutzerrechten und
deren Abbildung in Form von Accounts führt.
Da eine Firewall Zugriffe innerhalb des internen Netzes nicht
kontrolliert, besteht bei rein zentralen Lösungen die Gefahr, dass das
gesamte Verwaltungsnetz als eine Einheit betrachtet wird und insofern nur die
Zugriffe von oder nach außen restringiert werden. Dieser Aspekt ist zwar
nur mittelbar Teil des Themas „Internet-Anbindung“, muss bei einer
Gesamtbetrachtung von Netzsicherheit jedoch unbedingt einbezogen
werden.
Der Einsatz einer alleinigen zentralen Firewall ist allenfalls
dann vertretbar, wenn alle angeschlossenen Teilnetze über ein gleiches
Sicherheitsbedürfnis bzw. -niveau verfügen und zudem nicht die Gefahr
des internen Missbrauchs besteht. Davon kann in behördenübergreifenden
Verwaltungsnetzen mit einer Vielzahl angeschlossener Rechner jedoch nicht
ausgegangen
werden.
Gestaffelte Firewall-Lösungen (vgl. Abbildung 3.2) sind durch folgende Aspekte charakterisiert:
- Es handelt sich um eine Kombination zentraler und dezentraler Komponenten, wobei durch eine zentrale Firewall ein Mindestschutz für das Gesamtnetz gegenüber dem Internet realisiert wird und dezentrale Firewalls in Subnetzen mit besonderem Schutzbedarf ein angemessenes Schutzniveau sicherstellen.
- Innerhalb des jeweiligen geschützten Subnetzes besteht jeweils ein einheitliches Sicherheitsniveau.
- Eine Kontrolle der verwaltungsinternen Verbindungen ist möglich, sofern die Kommunikation den durch dezentrale Firewalls geschützten Bereich überschreitet.
- Auch ein gestaffeltes Firewall-System setzt eine definierte Sicherheitpolitik für das Gesamtnetz voraus. Bei ihrer Definition müssen insbesondere die Anforderungen an einen zu garantierenden Grundschutz einfließen. Darüber hinaus sind für die Subnetze gesonderte Sicherheitsanforderungen zu definieren.
- Die Benutzerverwaltung kann weitgehend dezentralisiert werden. Allerdings sind einheitliche Regeln festzulegen, nach denen Benutzer das Recht haben, über die zentrale Firewall mit Systemen im Internet in Verbindung zu treten.
- Auch die dezentralen Firewalls müssen qualifiziert administriert werden.

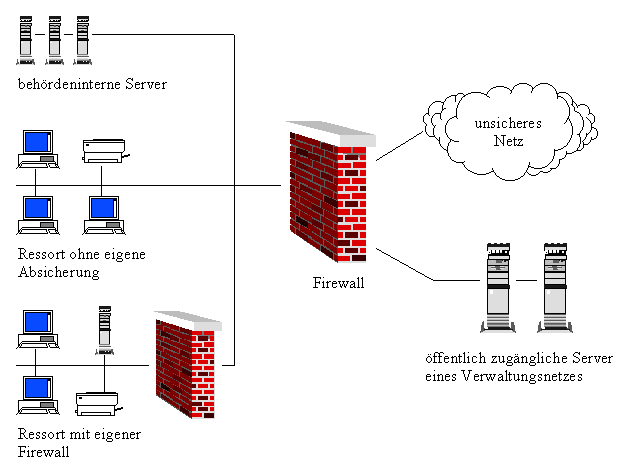

 Abbildung 3.2: Gestaffelte Firewall-Anordnung |
Für die dezentralen Firewalls bieten sich prinzipiell die
gleichen Technologien wie bei einer zentralen Firewall an. Die Kombination
zentraler und dezentraler Schutzmechanismen erlaubt die Realisierung des
Prinzips eines autonomen Schutzes; bei sorgfältiger Konfiguration bleiben
besonders geschützte Subnetze auch dann gesichert, wenn die zentrale
Firewall durch einen Eindringling überwunden wurde.
Mit gestaffelten Firewalls kann – anders als bei
zentralen Lösungen – das datenschutzrechtlich bedeutsame Prinzip der
informationellen Gewaltenteilung abgebildet werden, mit dem es nicht zu
vereinbaren wäre, wenn die Verwaltung als informatorisches Ganzes
betrachtet würde. Die Teilnetze können sowohl gegen Angriffe von
außen – aus dem Internet – als auch untereinander abgeschottet
werden.
Da gestaffelte Lösungen besser als ausschließlich
zentrale Firewalls die Anforderungen der Benutzer abbilden können, ist auch
die Gefahr der Umgehung der kontrollierten Schnittstellen durch Schaffung
„wilder“ Internet-Zugänge geringer. Zudem würden sich die
Folgen derartiger Verstöße gegen die festgelegte Sicherheitspolitik
besser isolieren lassen.
Auch gestaffelte Firewalls sind mit einem insgesamt hohen
Administrations- und Pflegeaufwand verbunden, der jedoch auf die zentrale
Firewall und die dezentralen Firewalls verteilt ist. Die Festlegung der
individuellen Benutzerrechte kann dabei im Wesentlichen den anwendernäheren
dezentralen Firewalls zugeordnet werden.
Server, die Dienste für Internet-Nutzer zur
Verfügung stellen (z. B. WWW oder Mail), werden
häufig hinter einer Firewall in der so genannten
entmilitarisierten Zone (DMZ, Demilitarized Zone,
auch Screened Subnet) eingerichtet, von der das interne Netz durch
eine (weitere) Firewall abgeschottet ist. Dies hat den Vorteil, dass das lokale
Netz auch dann noch geschützt ist, wenn ein Angreifer bis zum WWW-Server
gelangt.
Die entmilitarisierte Zone kann beispielsweise zwischen zwei
Firewalls realisiert werden (Abbildung 3.3). Durch Verwendung
unterschiedlicher Firewall-Produkte lässt sich dabei eine höhere
Sicherheit erreichen, da mögliche Fehlfunktionen bei unabhängiger
Entwicklung der Produkte wahrscheinlich nicht gleichzeitig auftreten.
 Abbildung 3.3: Kaskadierte Firewall-Anordnung mit DMZ |
Die Aufgaben der beiden Firewalls können auch von nur
einer Firewall mit mehreren Schnittstellen übernommen werden, mit denen
sich mehrere Netze mit unterschiedlicher Sicherheit bilden lassen. So
können auch eine oder mehrere entmilitarisierte Zonen eingerichtet werden.
Diese Lösung ist kostengünstiger, verzichtet aber auf die erhöhte
Sicherheit.

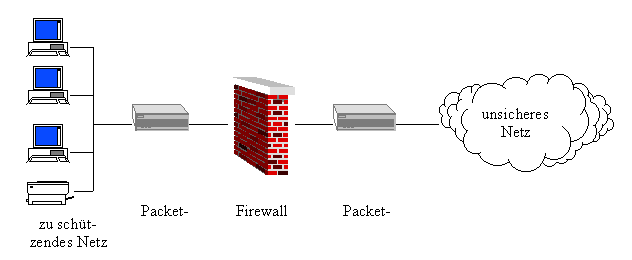

Zumeist werden neben der Firewall Router eingesetzt, die oft
die Funktion von Packet-Filtern übernehmen können. Damit lässt
sich eine „Sandwich-Lösung“ ( Abbildung 3.4) realisieren,
die durch Verwendung unterschiedlicher Systeme eine erhöhte Sicherheit
gewährleisten kann. Auch hier ist die Einrichtung einer entmilitarisierten
Zone möglich.
 Abbildung 3.4: Screened Gateway (Sandwich-System) |
Die Anordnung von Mail-, WWW- und
DNS-Servern bei Sandwich-Systemen mit entmilitarisierten
Zonen wird in der folgenden Abbildung beispielhaft
veranschaulicht:
 Abbildung 3.5: Screened Gateway (Sandwich-System) mit DMZ |
| 4. Zulässigkeit von Protokollierung und Inhaltskontrolle mittels einer Firewall |
 |
am 26.07.2000
